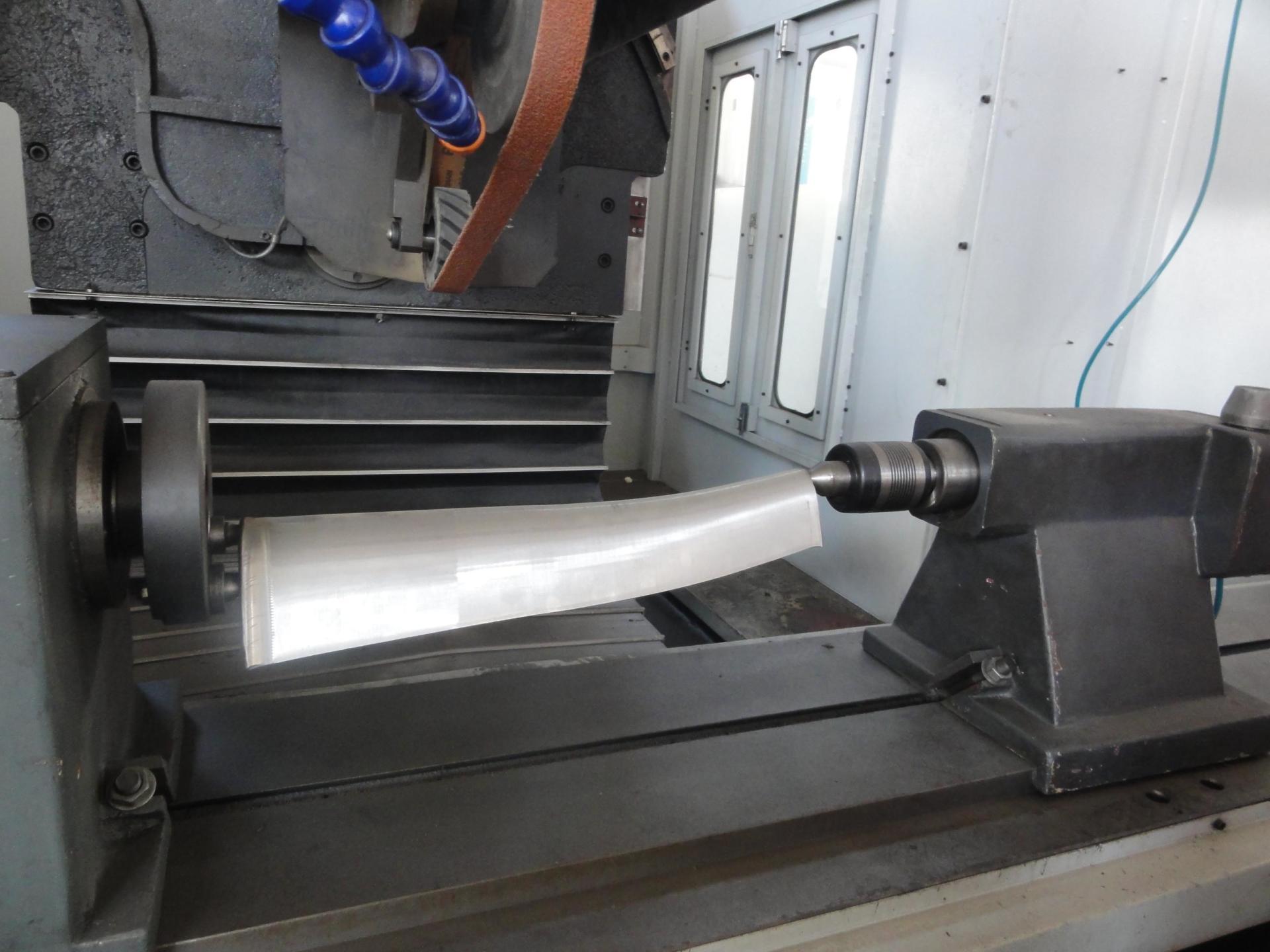

◆ 本机床属于表面光整加工范畴，用于提高工件表面粗糙度，其形状精度由上道工序铣削保证。◆ 属于柔性磨削，因为有了伺服压力轴的控制，接触轮带动砂带不断调整磨削力，使之恒定，又称恒力磨削。◆ “6+1”轴控制技术 ：6轴（X\Y\Z,A\B\C）联动+1个伺服压力轴。◆ 典型加工件：汽轮机叶片，见下图。
目前，绝大多数的叶片抛光采用手工打磨，劳动强度大、质量难以保证。随着工件尺寸越来越大，人工已经不能胜任，国内重点叶片生产厂家采购进口设备来加工，设备昂贵，成本高；技术复杂，特别是编程要求高，国外的技术服务往往不能保证。因此，性价比优势不言而语，完全可以替代进口。 -
项目
参数
工作台
尺寸(宽×长)，mm
460×2870
最大承载，kg
300
结构参数
头架-尾座中心高，mm
260
接触轮中心至工作台面距离，mm
0～660
A轴锥孔锥度号
莫氏4#
B轴锥孔锥度号
莫氏3#
C轴锥孔锥度号
莫氏3#
加工叶片范围
最大长度，mm
1850
最大宽度，mm
500
最大重量，kg
150
运动轴行程
X向（左右），mm
1920
Y向（前后），mm
500
Z向（上下），mm
400
A轴转动，°
360
B轴摆动，°
±45
C轴摆动，°
±80
磨头
砂带长度，mm
3500
砂带宽度，mm
10～50
砂带最大线速度， m/s
30
接触轮直径，mm
Ф40～300
接触轮宽度，mm
10～50
磨头电机功率，kW
3
运动轴精度
直线运动轴的定位精度(X/Y/Z)，mm
0.042/0.025/0.022
直线运动轴的重复定位精度(X/Y/Z)，mm
0.020/0.015/0.012
回转运动轴的定位精度(A/B/C)，〃
28/28/28
回转运动轴的重复定位精度(A/B/C)，〃
16/16/16
运动轴速度
X、Y、Z轴快移速度，m/min
20
A轴快转速度，r/min
65
B轴快转速度，r/min
12
C轴快转速度，r/min
20
压力轴
响应精度，%
±10
响应压力，N
50～200
响应时间，s
0.1
压力轴行程，mm
50
电源与气源
电源
380V,50Hz
整机输入功率，kW
20
气源压力，MPa
0.5～0.7
其它
磨床外形尺寸(长×宽×高)，cm
552×287×270
磨床净重，kg
7800
-
